Монтаж электрики

30 кадровнажмите на любой, чтобы приблизить

Силовой щит, реле напряжения, слаботочка и автоматика — собрано аккуратно и проверено под реальной нагрузкой.

Каждая линия промаркирована и прозвонена под нагрузкой до закрытия стен — любой специалист разберётся в вашем щите с первого взгляда.

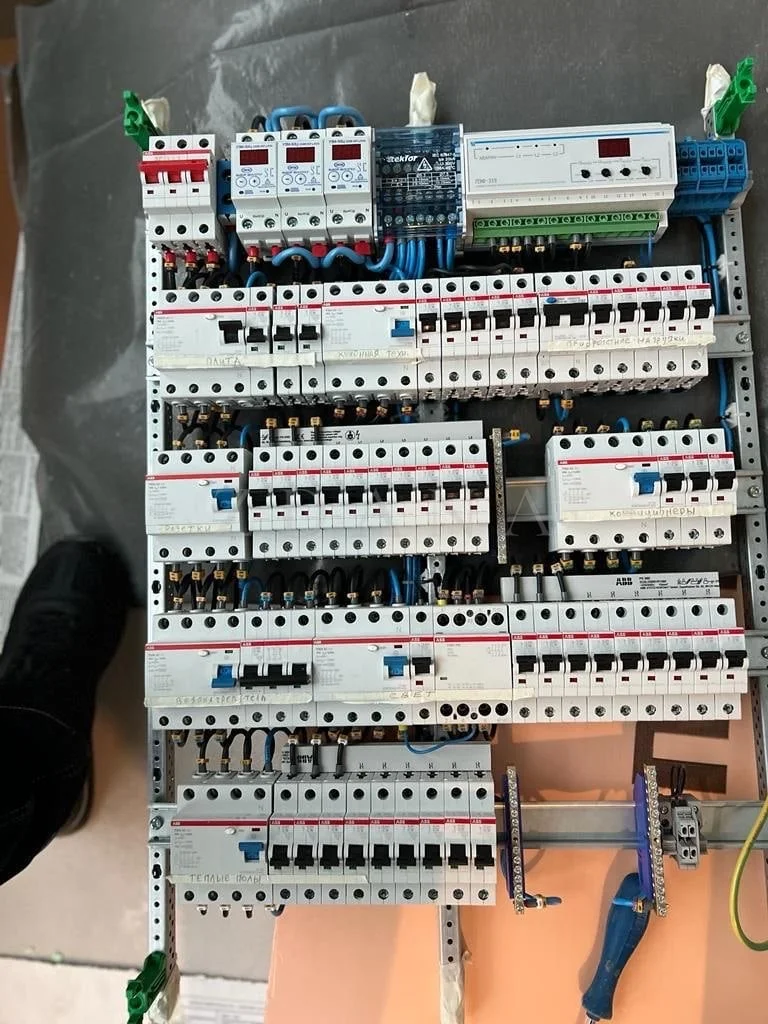

Сборка щитаЩит собран на автоматах с реле напряжения; группы разведены гребёнками и маркировкой по фазам.

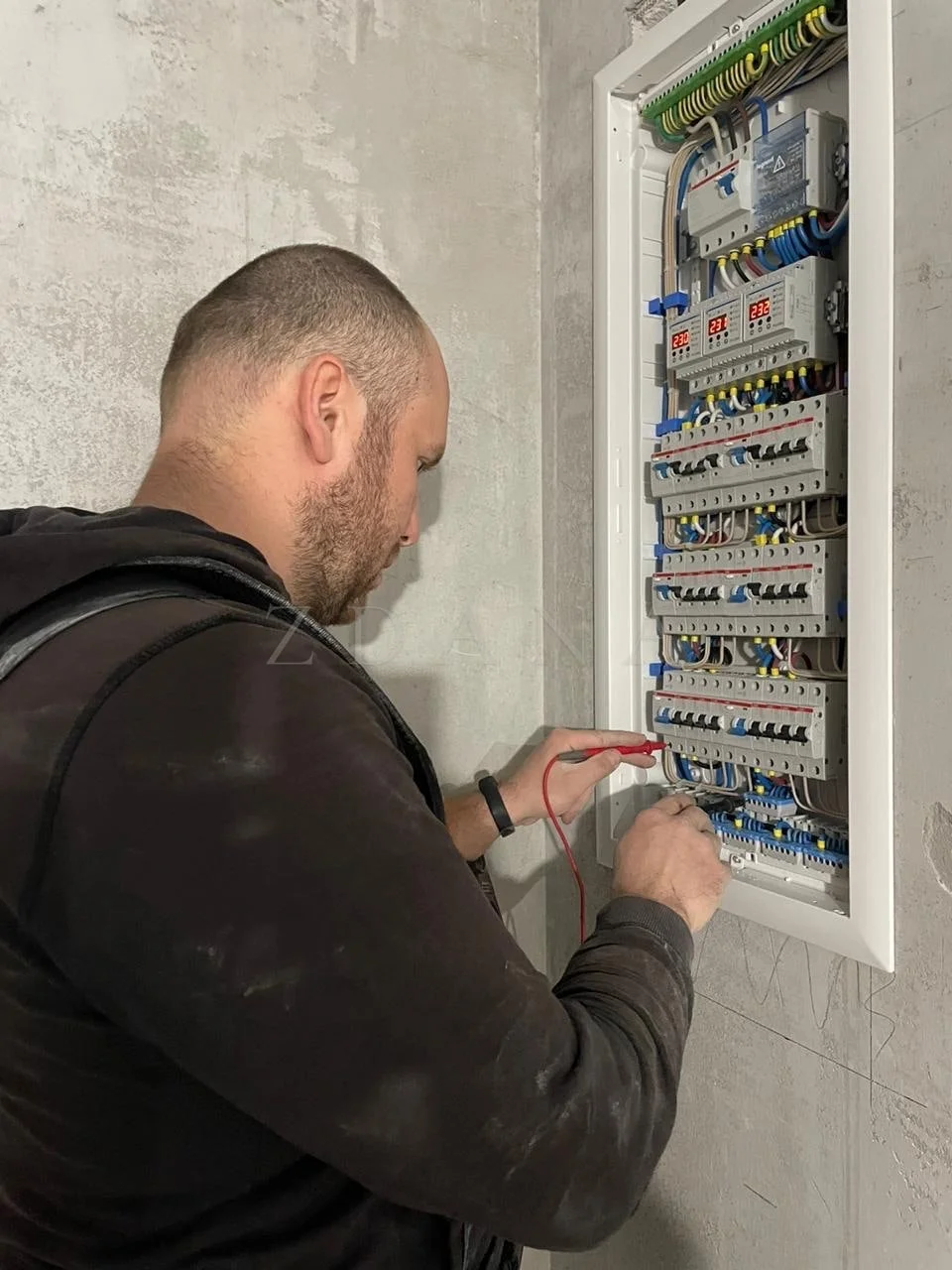

ПусконаладкаКаждую линию проверяем мультиметром под нагрузкой — щит уходит в работу только после прозвонки.

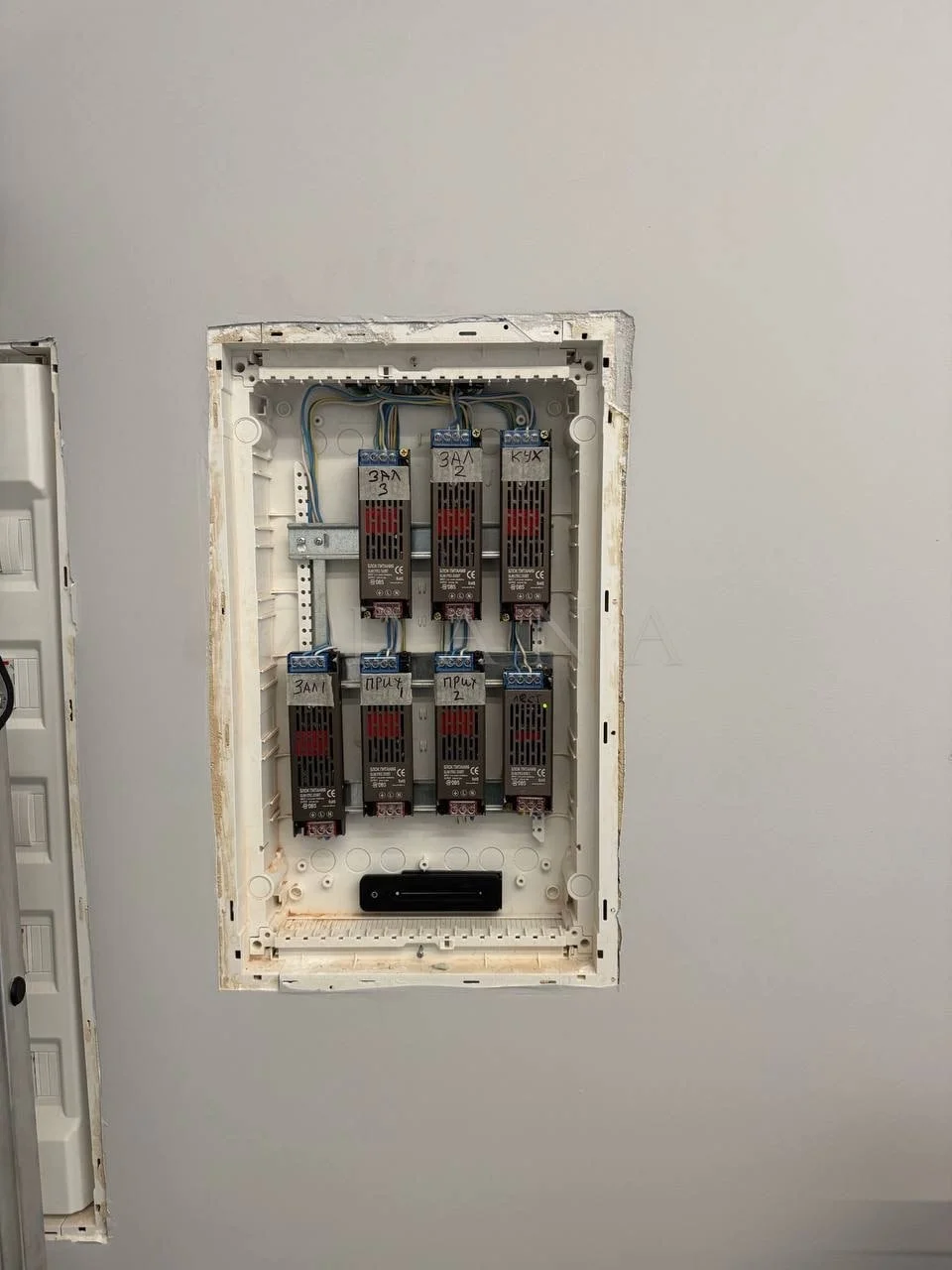

Питание подсветкиБлоки питания светодиодной подсветки собраны в один узел и подписаны по помещениям.
Финальная сборка щитаСиловой щит собран и промаркирован: реле напряжения с дисплеями, автоматы по группам с подписями и слаботочный отсек с коммутатором — всё в одном корпусе.
Слаботочный отсекВ слаботочной части щита монтируют сетевой коммутатор UniFi, контроллер ABB Free@Home и точку доступа — основу системы умного дома.
Напольный щитДвухсекционный напольный щит в процессе сборки: кабели разложены по рейкам, автоматы расставлены по группам.
Щиты установленыТри щита в ряд закрыты и приняты к стене — над ними уходят пучки силовых кабелей в перекрытие.
Приводы автоматикиНа верстаке готовят электроприводы для управления шторами: моторы проверяют и собирают в корпуса перед установкой.
Наборка щитаКаждая группа автоматов заведена цветными петлями по фазам — раскладка читается с одного взгляда и упрощает обслуживание.
Сборка на верстакеЩит набирают горизонтально на верстаке: автоматы расставлены по группам, маркеры по фазам, рядом мультиметр для прозвонки.

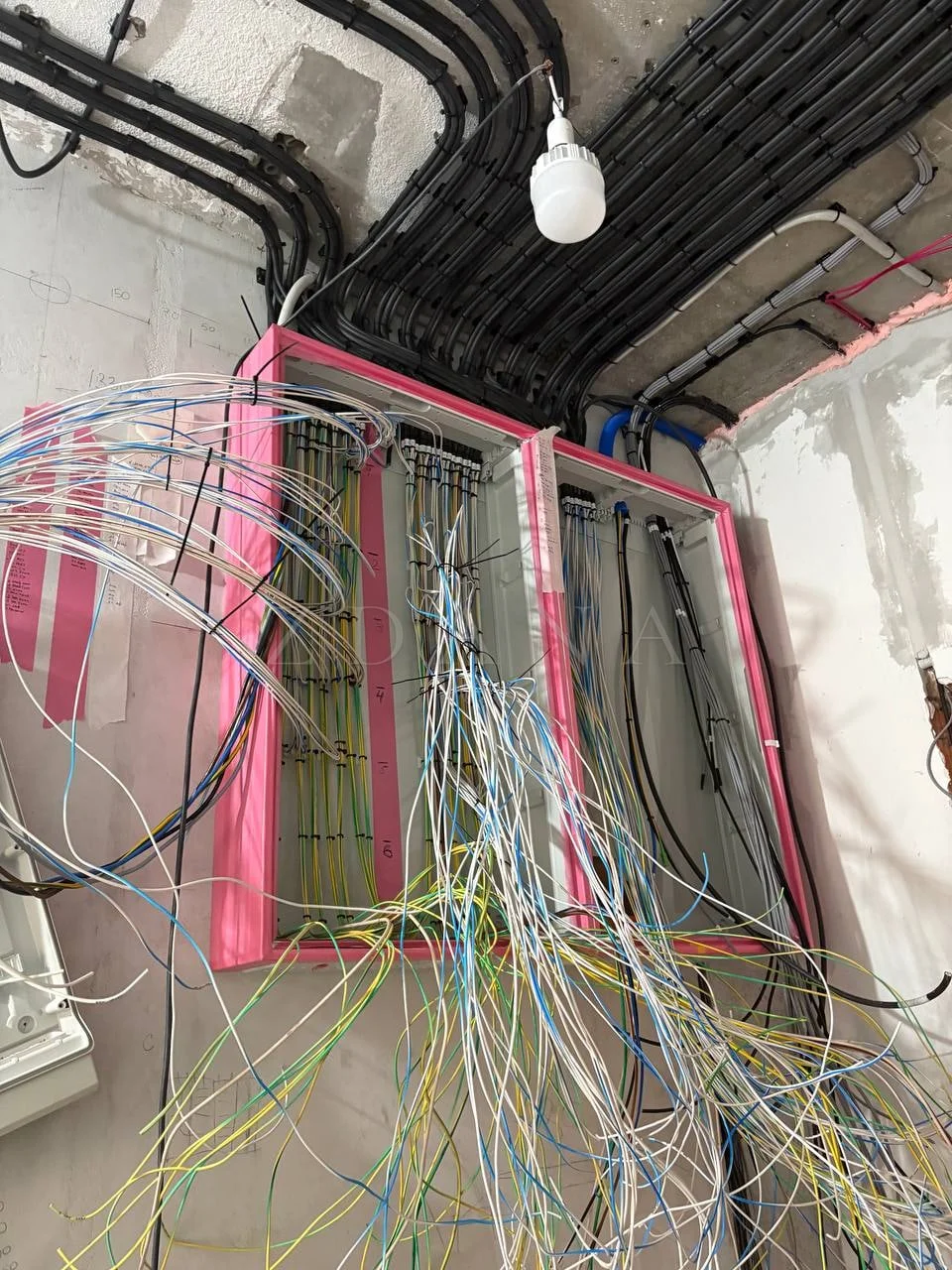

Заводка кабелейДесятки линий заведены в нишу щита и разведены по рейкам; сверху к перекрытию уходят пучки силовых трасс.

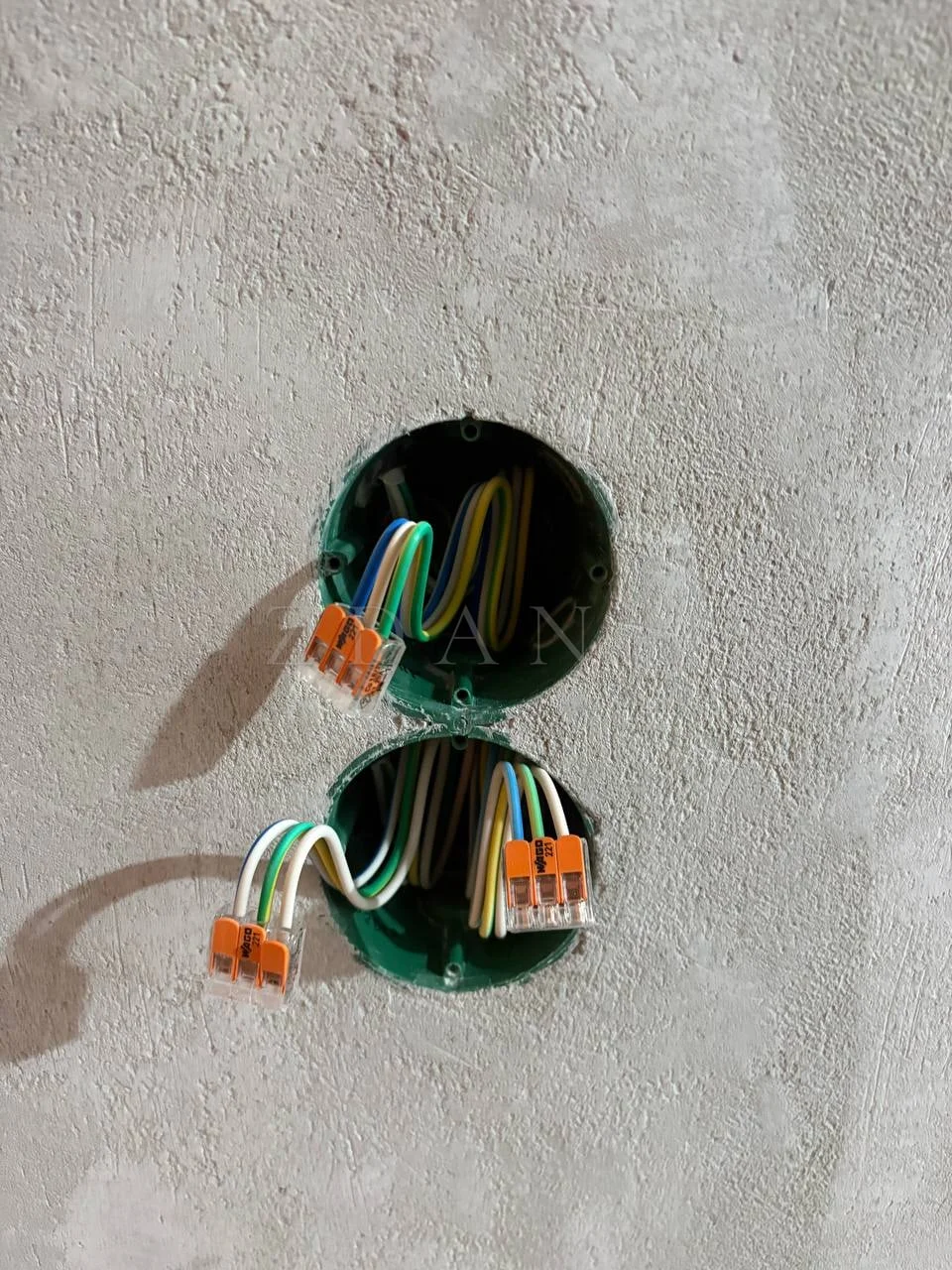

Коммутация точекЖилы в подрозетниках собраны клеммами WAGO с раздельными землёй, нулём и фазой — соединение без пайки, доступное для ревизии.

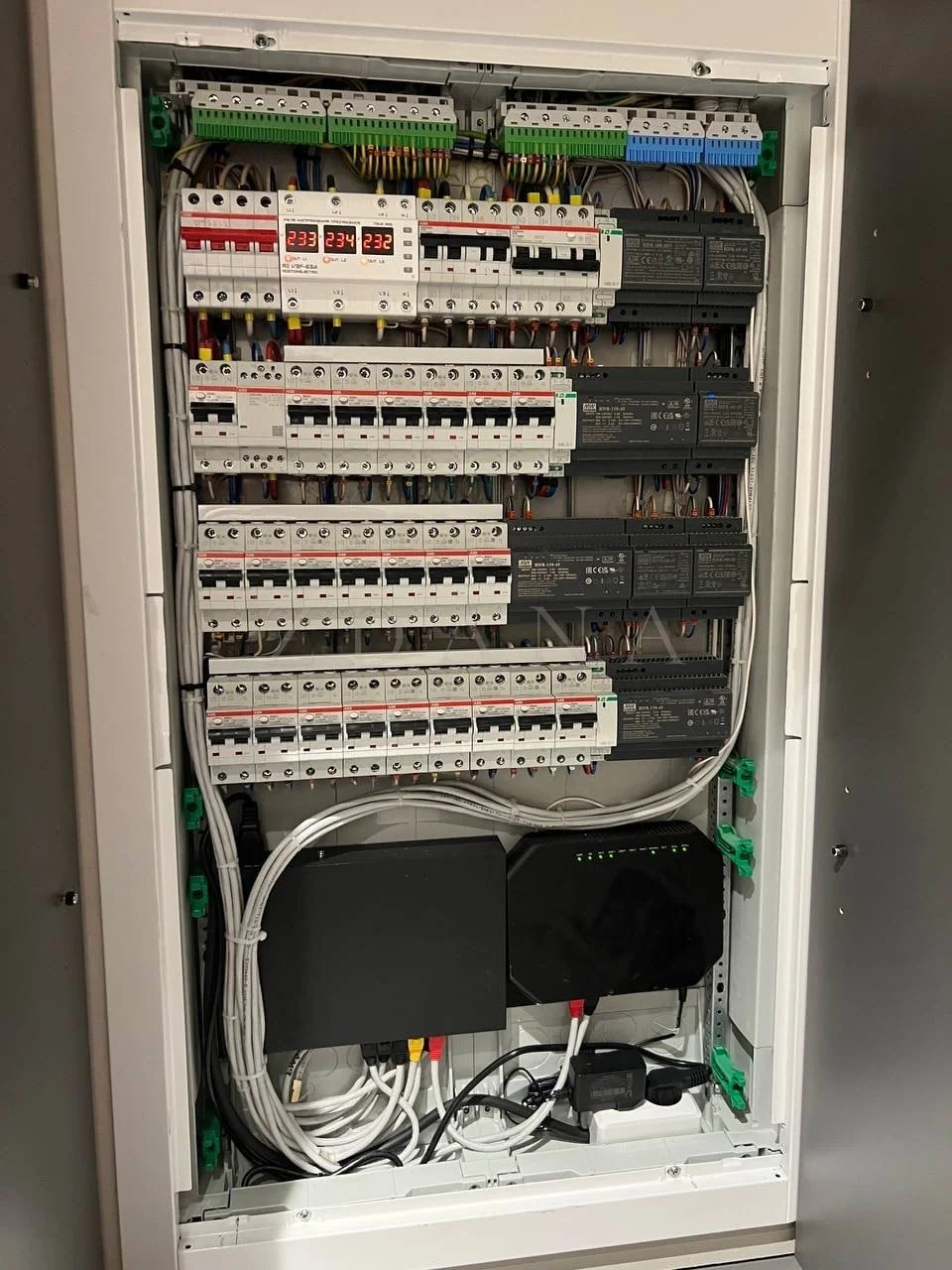

Щит и слаботочкаЩит собран на автоматах с реле контроля напряжения; в нижнем отсеке — сетевой коммутатор и контроллер автоматизации, линии сведены и промаркированы.
Маркировка группКаждая группа автоматов подписана по назначению — от розеток до освещения, — так на объекте всегда понятно, что и где отключать.
Разводка гребёнкамиПровода уложены гребёнками с цветовой маркировкой по фазам — порядок в щите виден с первого взгляда, ошибиться при обслуживании сложно.
Панель умного домаСенсорная панель управления встроена в чистовую стену заподлицо с розетками и диммером — интерфейс дома собран в одной точке.
Сборка щитаГруппы щита размечены и подписаны ещё на этапе сборки — плита, освещение, кондиционеры, тёплые полы, — чтобы монтаж на объекте прошёл без пересборки.

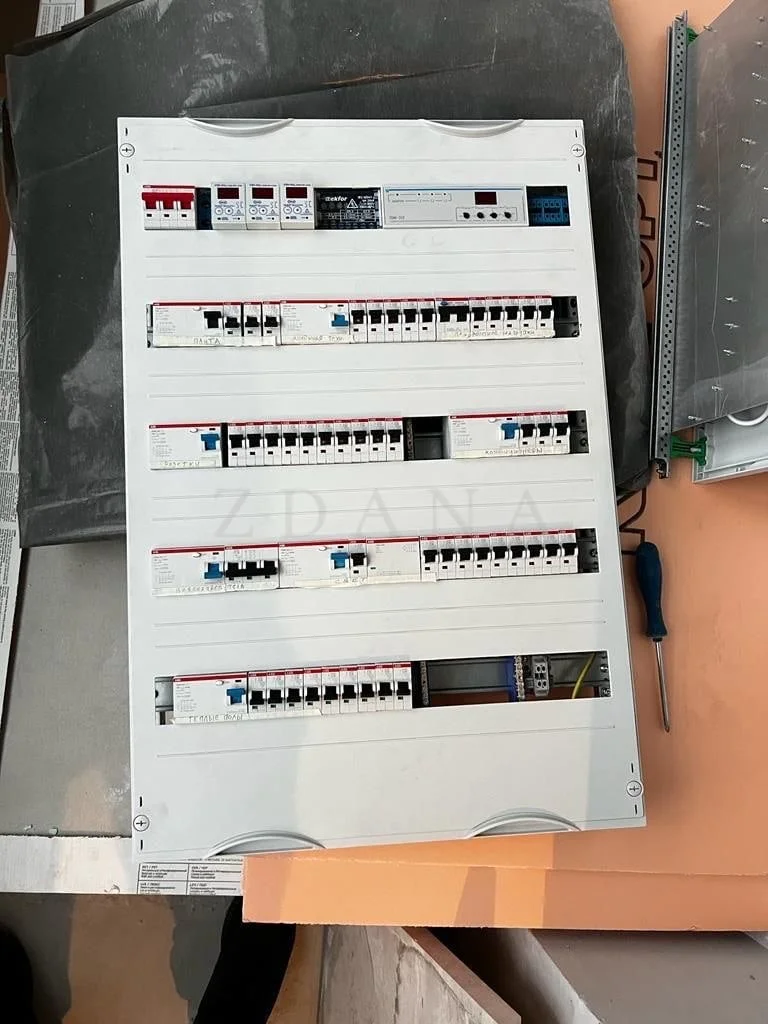

Щит готов к монтажуЩит собран, промаркирован и закрыт крышкой — остаётся встроить его в нишу и подключить питание уже на объекте.

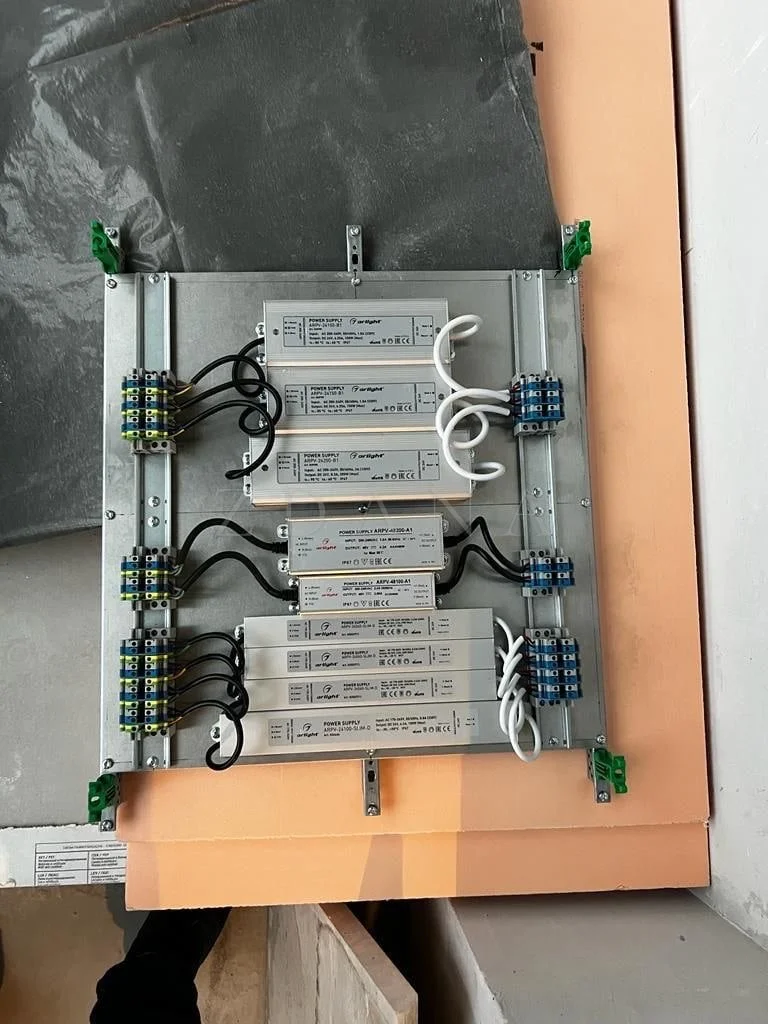

Питание подсветкиБлоки питания светодиодной подсветки собраны на общей панели с клеммными колодками — каждый контур запитан и промаркирован отдельно.

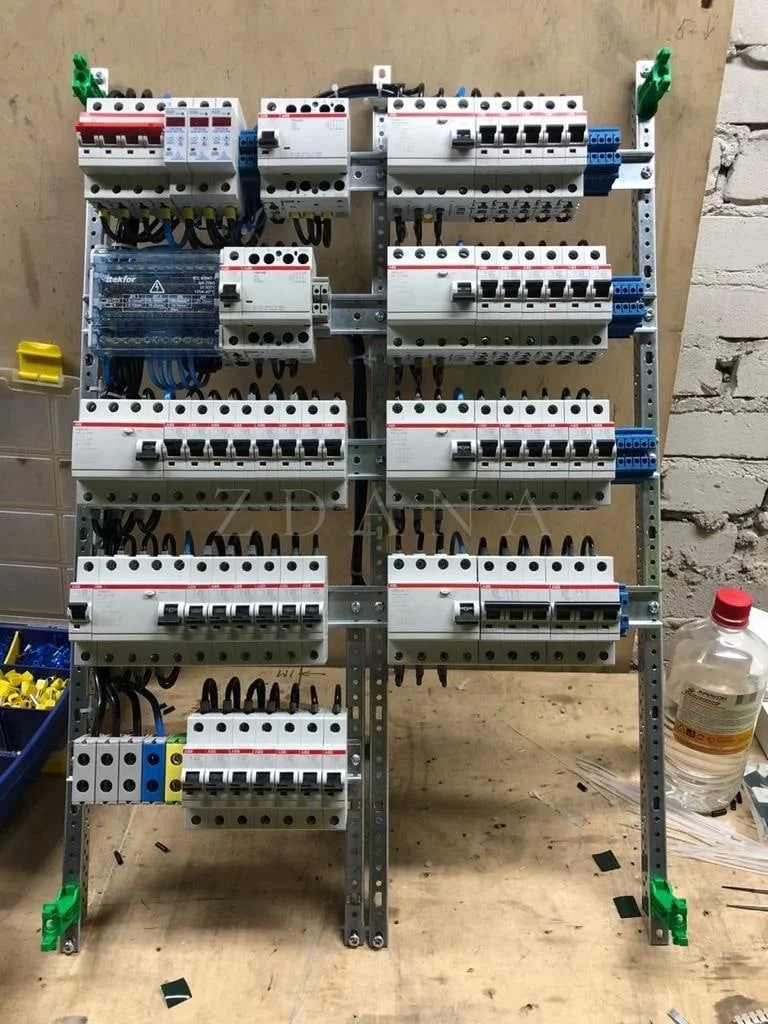

Сборка большого щитаЩит на несколько десятков групп собран на отдельной раме до установки в нишу — так проще проверить монтаж, не мешая другим работам.
Пусконаладка сетиСкорость канала проверена ноутбуком прямо у щита — свыше 300 Мбит/с на приём и отдачу, — прежде чем сдать сеть в эксплуатацию.
Штроба под точкуШтроба выполнена строго по вертикали и горизонтали от коробки к точке — по такой разводке позже безопасно сверлить стену.

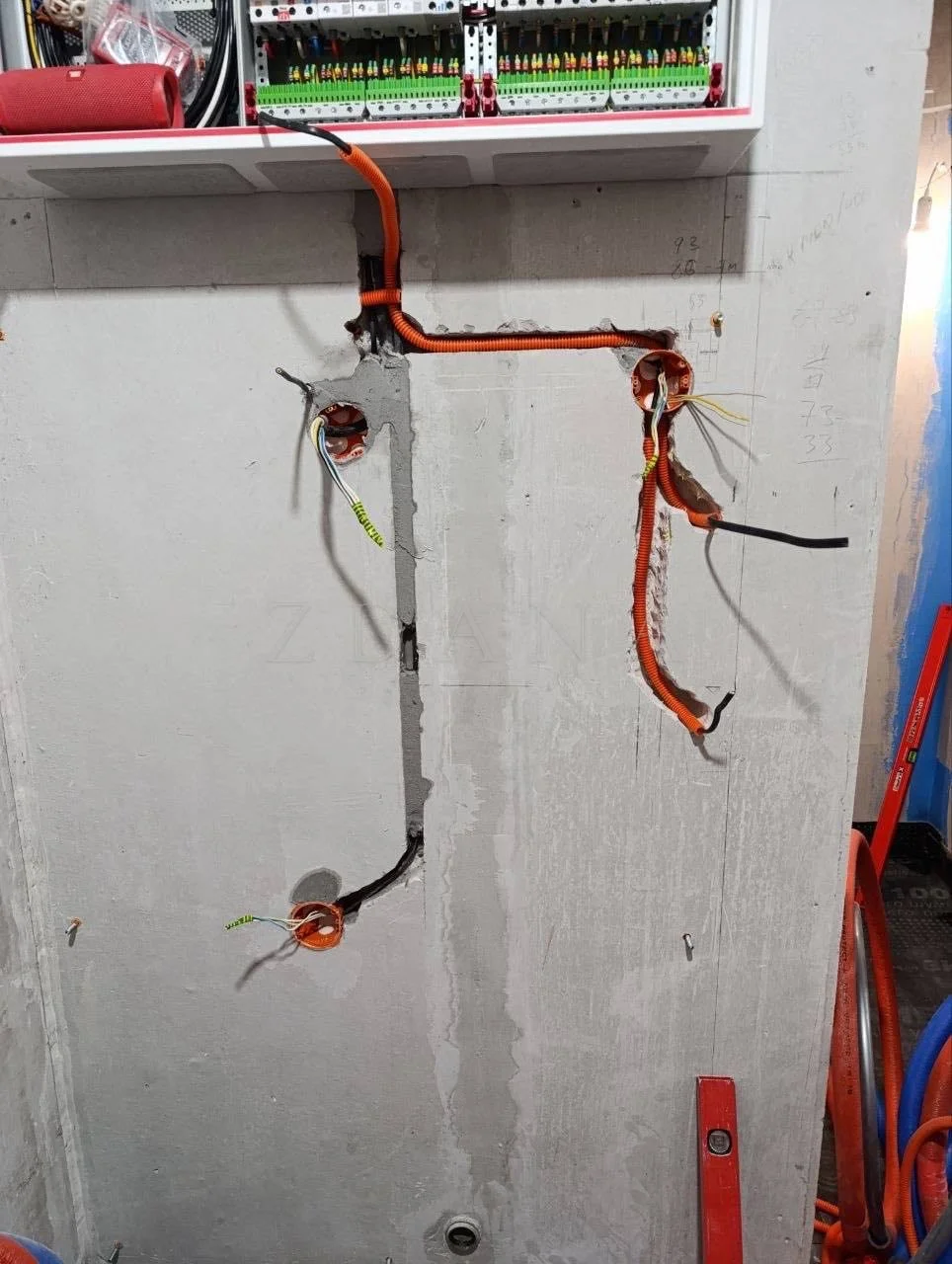

Разводка по стенеКабель уложен в штробу и заведён в подрозетники с запасом на подключение; трасса читается как схема на стене.

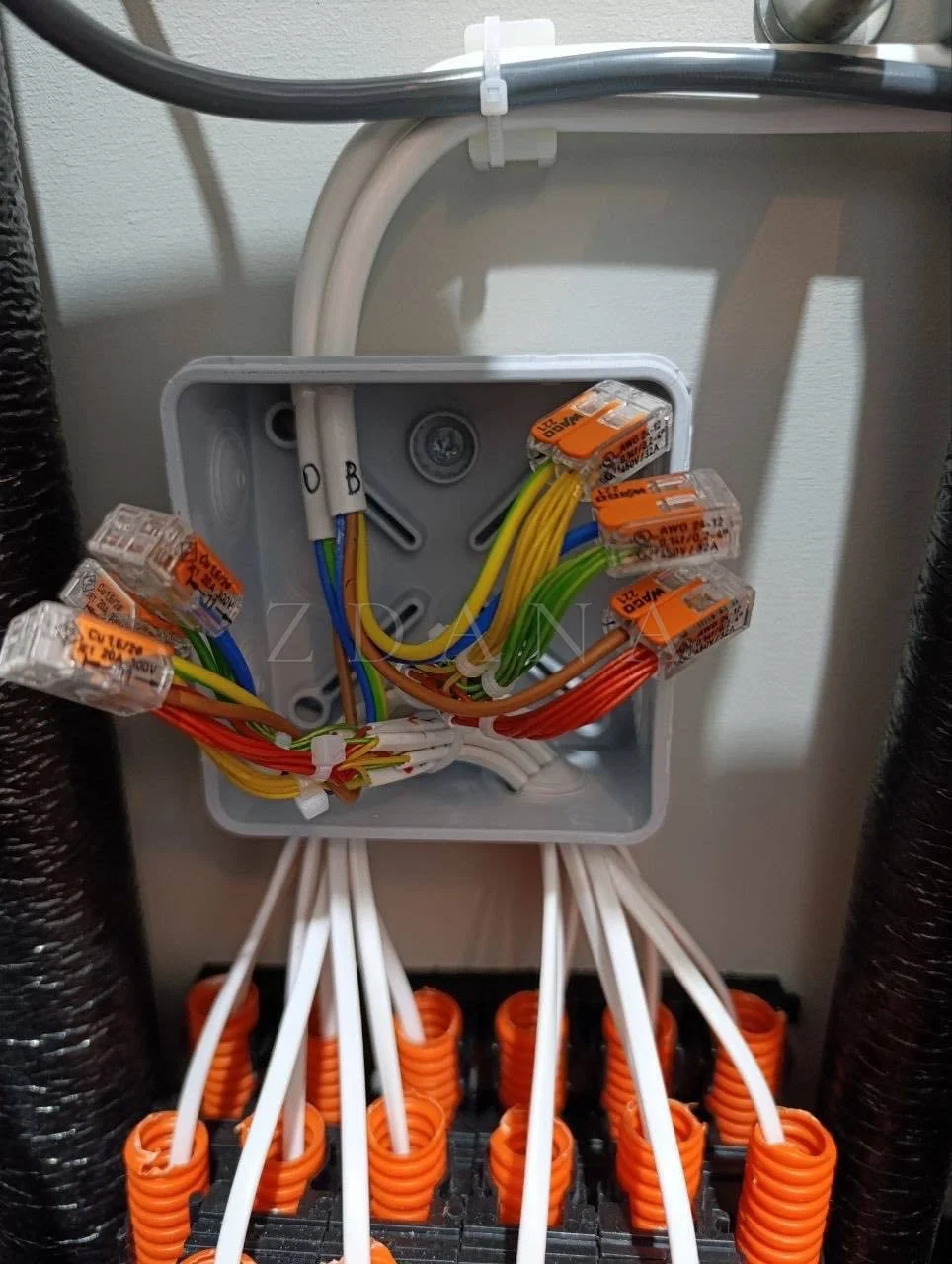

Коробка на клеммахСоединения в распаячной коробке собраны на клеммах WAGO: без скруток и пайки, с доступом для ревизии.

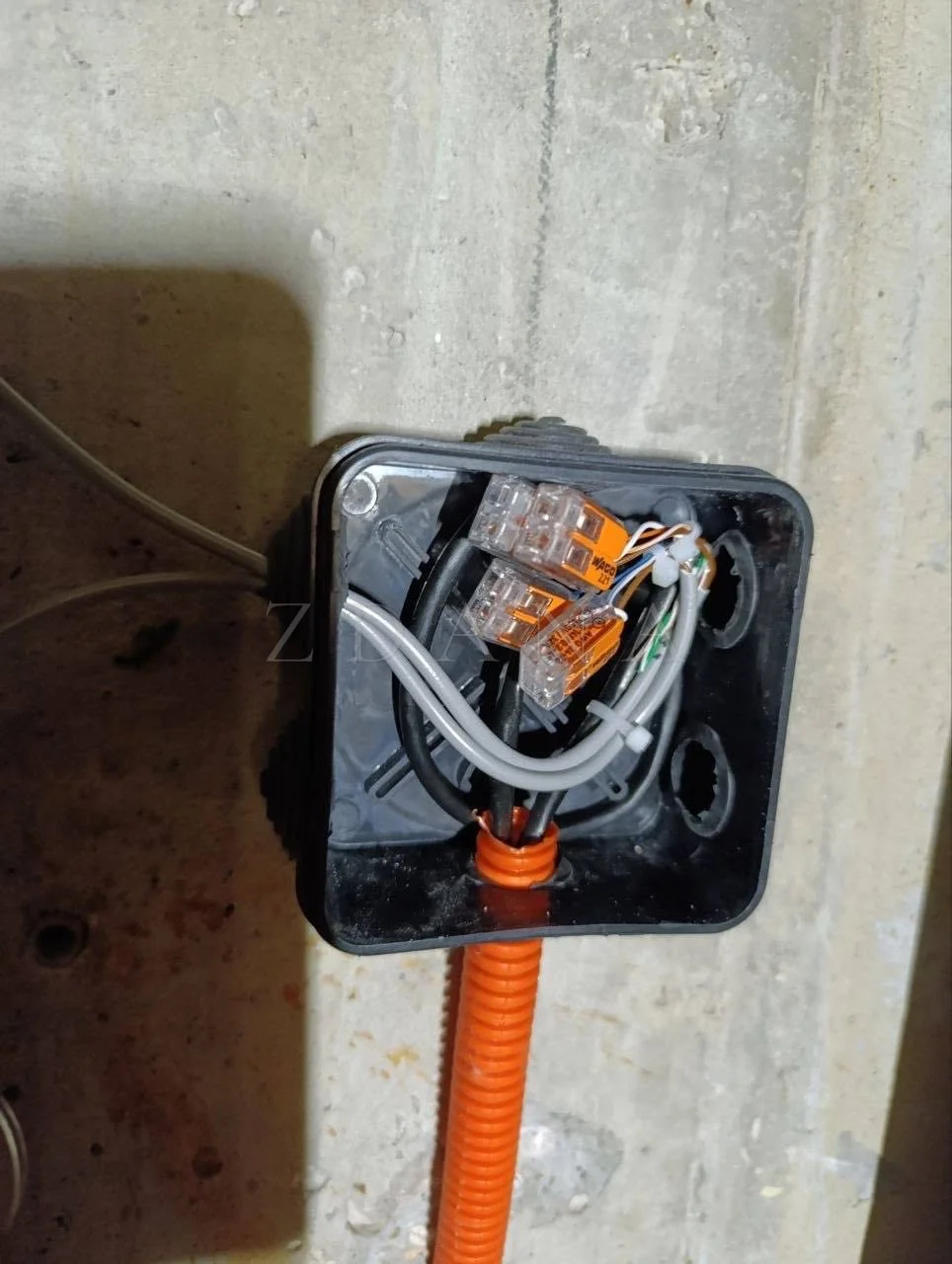

Ревизия соединенийКоробка закреплена в доступном месте, жилы разведены по цветам — любой электрик разберётся в узле без схемы.

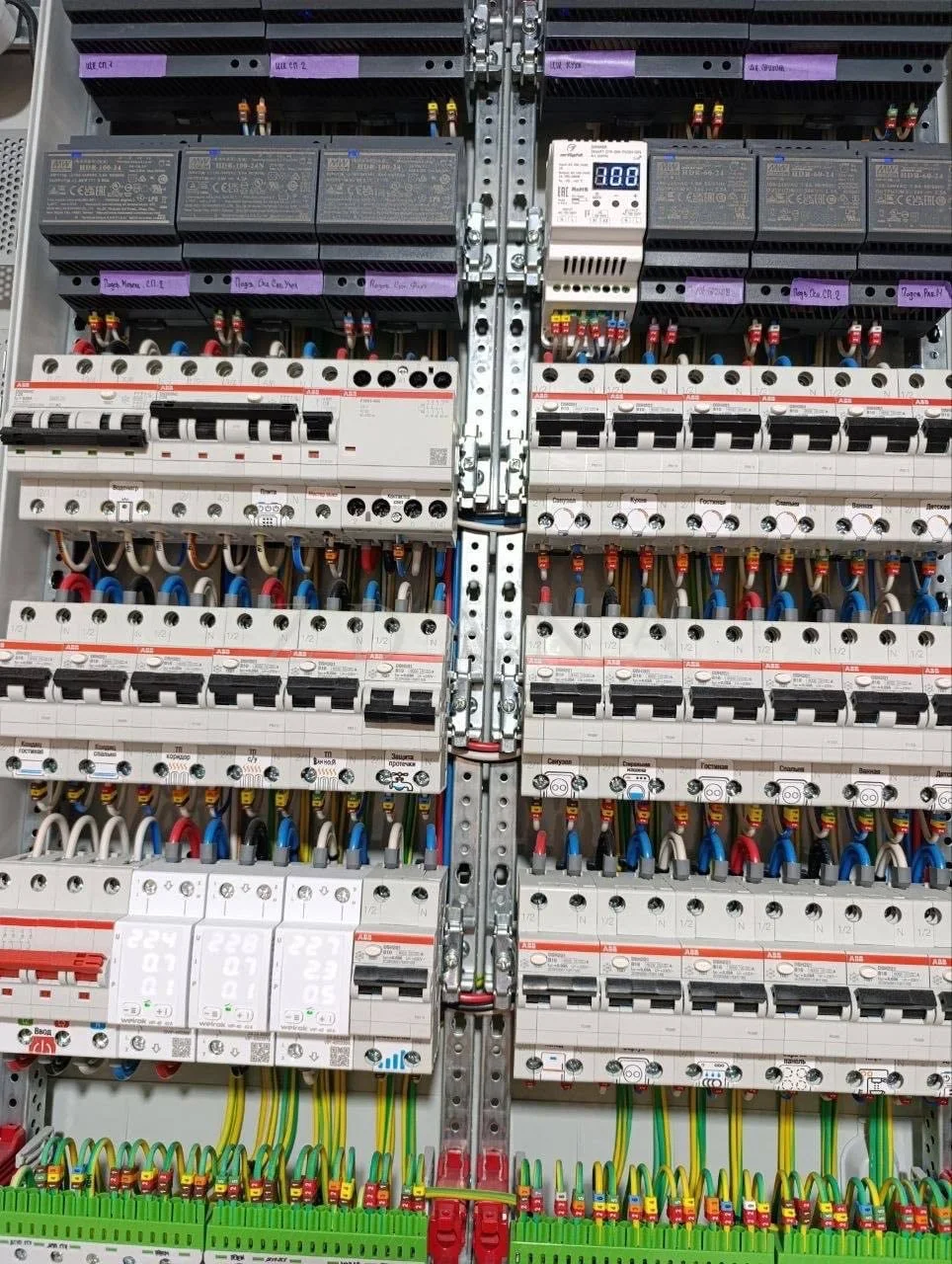

Наборка по фазамГребёнки и цветная маркировка по фазам делают раскладку читаемой: перепутать группу при обслуживании практически невозможно.
Подписи группКаждый автомат подписан по назначению — от кухни до тёплых полов, — так отключают ровно то, что нужно.
Щит целикомСобранный щит с реле, автоматами и клеммными рядами: заземляющие жилы сведены на общую шину внизу корпуса.

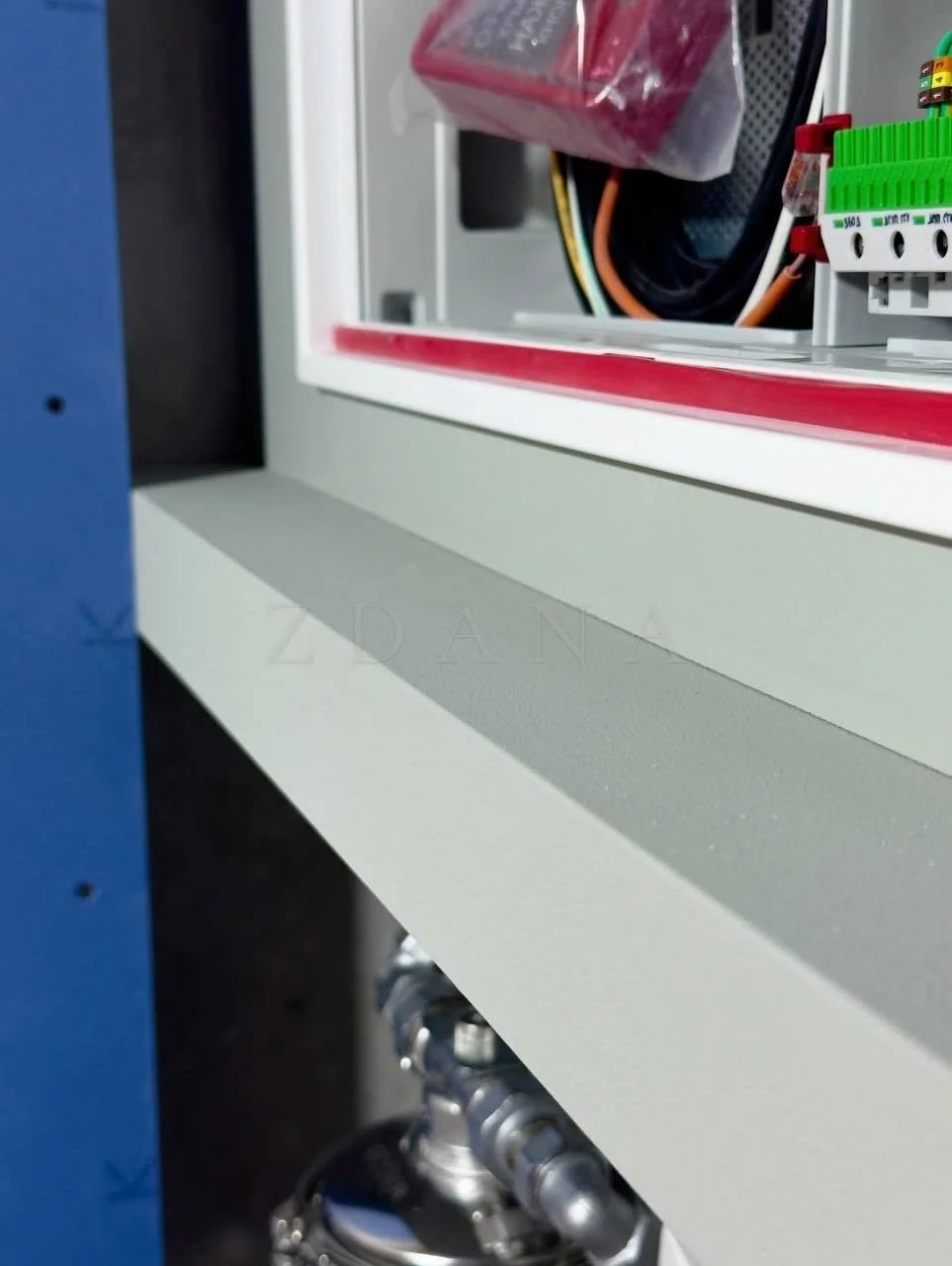

Щит в нишеКорпус щита утоплен в нишу чистовой стены — дверца открывается в плоскости отделки, ничего не выступает наружу.

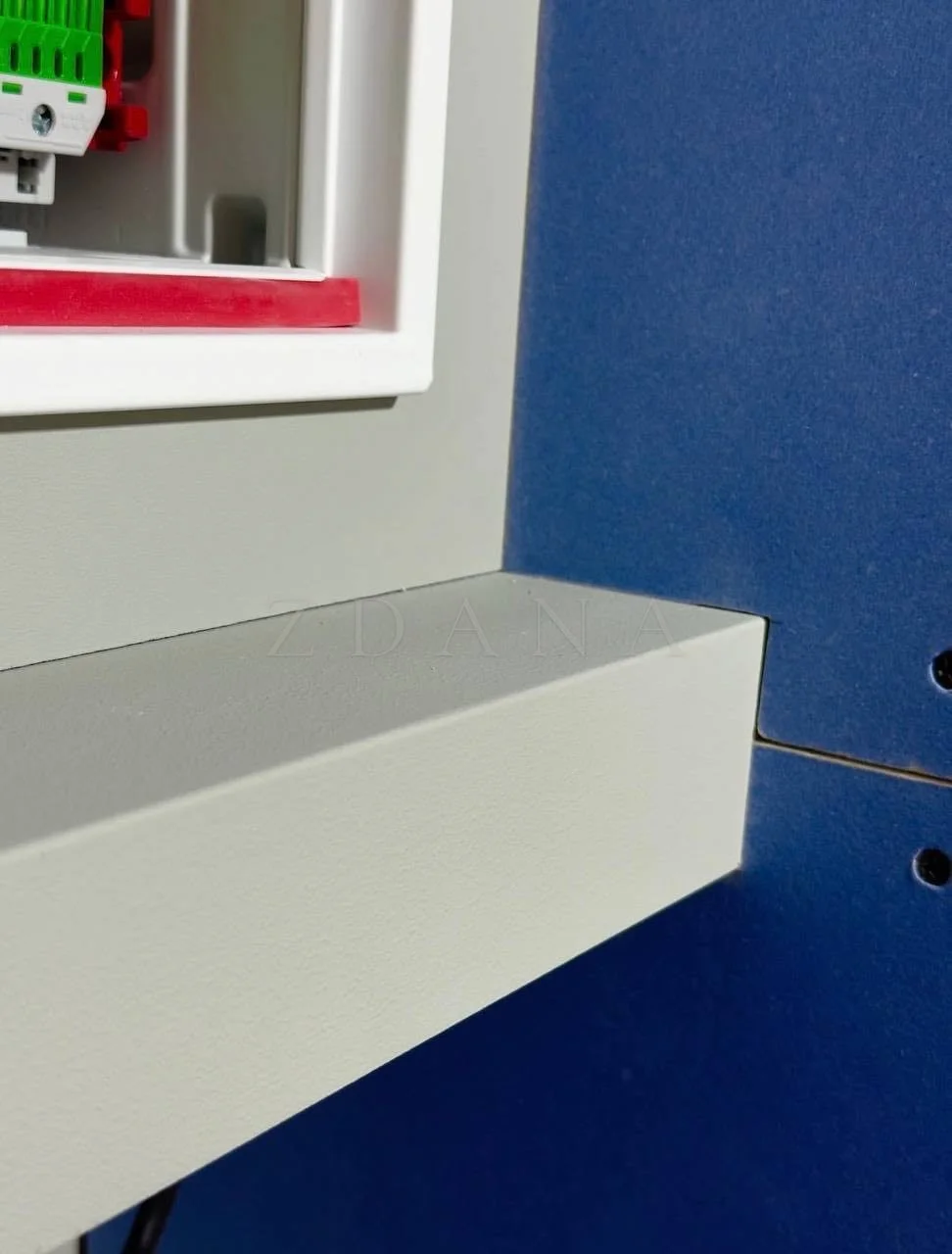

Щит и отделкаЩит посажен заподлицо со стеной: инженерия не спорит с интерьером, но остаётся полностью доступной.

Порядок в щите — это порядок во всём доме.
